橡胶皮带表面破损快速修补胶SK358由橡胶硫化修补剂、固化剂、表面清洗剂、处理剂等工具组成，被广泛用于户内户外，井上或井下任何橡胶和PVCPVG输送带以及其它橡胶领域。比如：橡胶分层皮带、纤维带、钢丝芯输送带以及所有橡胶类产品的修补。它还可以有效应用于船用挡泥板，橡胶浮漂等各种橡胶类的有效迅速修补。

橡胶皮带表面破损快速修补胶SK358现场成功修补的皮带破损形状有：穿透的破洞，L型撕裂，横向撕裂，尤其专业修补皮带边部缺损，皮带划痕，皮带接头面胶脱落修复，橡胶滚筒包胶填缝等。

现场维修优势：

1、快速冷硫化修补工艺，修补后与原皮带硫化成为一体经久耐用

2、双组份包装设计，成份比例配比，有效避免成份配比不均，易于现场应用

3、膏状填充式修补方式，可在现场任何角度施工，不受场地限制

4、固化后遇水不剥离，完全避免补丁式修补，过清扫器和滚筒不受影响，使用寿命长，可与原皮带寿命等同

5、防腐抗磨损性能优异，经试验耐磨强度是其他粘接修补工艺的3倍

6、抗撕裂和抗冲击性能卓越，技术指标完全符合输送带工作面胶要求

7、化学性能稳定且完全阻燃，耐高温

8、操作简便，涂抹灵活，无需特殊工具，降低劳动强度

9、缩短停工时间，提高工作效率

10、无毒无味，对人体和环境无污染，安全无忧

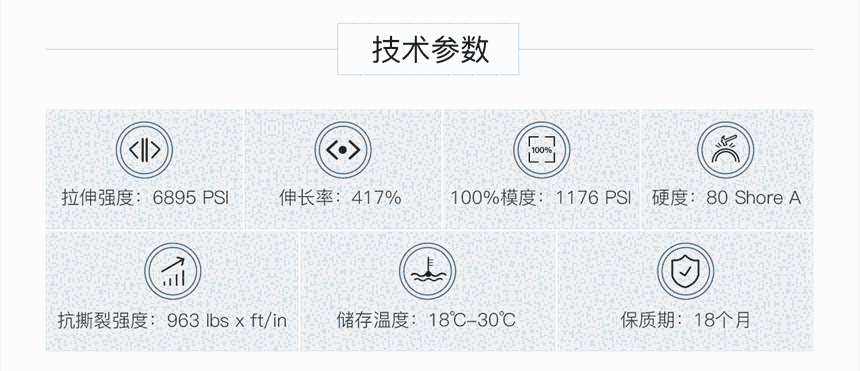

橡胶皮带表面破损快速修补胶SK358跟冷硫化胶水一样，都是用于输送带的快速修补。换句话说，就是利用冷硫化的方式来进行输送带的修补、滚筒包胶等。使用的时候不需硫化机进行加热，直接涂刷、即修即用，不但降低了企业的成本还提高了施工的效率。双组份修补剂进行混合之后，呈现是浆糊状态，可以任意角度涂抹，而不用担心流动问题。且修复后工作强度能达到3-4Mpa、抗磨损度在（DIN53516 mm2）350-450，化学性能稳定，抗磨损性能优异，修补后经久耐用。

橡胶皮带表面破损快速修补胶SK358使用方法：

1. 将需要修复的输送带水平铺放。

2. 把输送带上方待修补部位边缘以45度角剪切。

3. 输送带底部同样以45度角剪切，但需短于顶部剪切。

4. 使用低转速角磨机打磨待修补部位。

5. 将打磨残渣清扫干净。

6. 使用胶带将待修补部位从底部完全封住。

7. 使用清洗剂SK353和刷子清洗输送带待修补区域。

8. 待清洗剂完全晾干。将PRIMER涂刷于待修补区域，确保待修补部位完全被涂刷，等待PRIMER晾干。

注意：接下来的两步必须在15分钟内完成。

9. 将HARDENER倒入RUBBER REBUILDER SK358中，使用搅拌棒将其充分搅拌一分钟，直到完全融合。

10. 将混合物缓慢倾倒于待修补区域直到表面与输送带持平。

11. 使用刮板将修补表面抹平。注意：由于修补材料固化快，所以要尽快完成。

12. 修补后在21℃的环境下待其固化一个小时再开机。

13. 如有必要，待修补部分完全硫化后使用低转速角磨机打磨修补部位。

注意：在进行输送带修补时，使用套装内橡胶手套和适当的个人防护设备。

警示：请严格遵守所有安全规章制度！

注意：上述信息均经过实践检验。但因为现场材料及具体工况各尽不同，我们建议用户一定要进行充分的现场测试，以保证工作的顺利进行。我们对上述信息不承担任何形式的责任。
       橡胶皮带表面破损快速修补胶SK358在实际维修中，工艺简单，消耗材料少，修复质量高。技术上可行，经济上合理，可满足企业的日常维修需求，是理想的修复材料。
